АВТОМАТИЗИРОВАННАЯ СИСТЕМА
УЧЕТА НЕЭЛЕКТРИЧЕСКИХ ЭНЕРГОНОСИТЕЛЕЙ
Автоматизированная система учета неэлектрических энергоносителей (АСУНЭ) ориентирована на построение систем контроля и учета промышленных и бытовых объектов на базе современных цифровых приборов учета. Система разработана для сбора и обработки данных с цифровых счетчиков и датчиков различного типа, разделенных по классам неэлектрических энергоресурсов:
- горячее и холодное водоснабжение;
- пар;
- природный газ;
- сжатый воздух;
- кислород и др.
Для реализации подсистем учета нижнего уровня используются аппаратные решения ведущих российских производителей - компаний "МЕТРАН", "Взлет", "Логика" и др. Возможна интеграция в АСУНЭ других цифровых приборов и систем учета при наличии открытых протоколов обмена.
В простейшем случае система учета реализуется в виде двухуровневых программно-аппаратных комплексов. При этом на нижнем уровне используются цифровые приборы учета различных производителей, объединенные с помощью последовательных магистралей (ИРПС, RS-232, RS-422/485). Программно-аппаратный комплекс верхнего уровня в простейшем случае состоит из компьютера (как обычного, так и промышленного исполнения) и программного комплекса собственной разработки ООО "ПроТеСис". Передача данных с объектов контроля на верхний уровень производиться непосредственно по магистралям ИРПС, RS-232, RS-422/485 или с помощью приемо-передающей аппаратуры по коммутируемым и выделенным каналам связи.
При внедрении АСУНЭ на промышленных объектах зачастую стоит проблема отсутствия каналов связи под системы учета. Программно-аппаратный комплекс ООО "ПроТеСис" обеспечивает ретрансляцию данных на более высокий уровень управления по существующим низкоскоростным каналам телемеханики.
Описанная выше архитектура построения АСУНЭ приемлема для относительно простых объектов учета. Для более сложных объектов система позволяет реализовать многоуровневые системы контроля и учета неэлектрических энергоносителей с использованием распределенной обработки информации.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

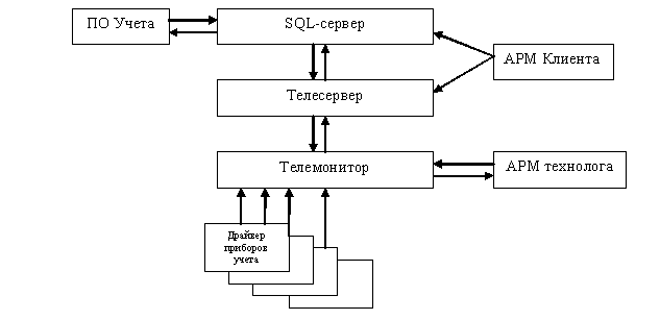

Принципиальная схема построения программного комплекса автоматизированной системы учета неэлектрических энергоносителей приведена на следующей диаграмме:
Принципиальная схема ПО системы учета
Программный комплекс АСУНЭ включает в себя следующие базовые модули и подсистемы:
- программное обеспечение сбора данных с цифровых приборов учета. Включает в себя: базовый набор драйверов низшего уровня системы, необходимый для приема информации от цифровых измерительных приборов, размещенных в точках учета, сервер телемеханики, необходимый для конфигурирования каналов связи и объектов учета, формирование отчетов о сеансах связи и др.
- программное обеспечение клиент-серверная версия. Предназначено для построения АСУНЭ бытовых объектов и промышленных предприятий при использовании цифровых счетчиков различных производителей. Программный комплекс разработан в соответствии с архитектурой "клиент-сервер" и функционирует под управлением системы управления базами данных (СУБД) Microsoft SQL Server 2005. В состав программного обеспечения входят:
- программа "Администратор" предназначена для настройки базы данных АСУНЭ;
- база данных "АСУНЭ SQL" хранит повременные графики нагрузки расхода и др., конфигурацию каналов и объектов учета в виде древовидных структур, пользовательские деревья и настройки. Набор хранимых процедур реализует прикладной интерфейс для удобной работы клиентских приложений с базой;
- клиентское приложение "Учет" обеспечивает обработку и просмотр накопленной информации в табличной форме, в виде двух и трехмерных графиков и диаграмм, формирование технических и финансовых отчетов, актов и вывод их на принтер и экспорт в Word, Excel и др.
База данных "АСКУЭ SQL" может использоваться в качестве источника внешних данных, например, для SCADA-систем (InTouch, Trace Mode и др.), ERP-систем ("Галактика", SAP/R3 и т.д.). Вместо или совместно с программным обеспечением сбора данных может быть использовано программное обеспечение других производителей.
В режиме оперативного контроля программное обеспечение АСУНЭ обеспечивает контроль максимума потребления, оперативный прогноз среднего потребления на выбранном временном интервале и при необходимости сигнализацию превышения заявленного потребления. В режиме ретроспективного анализа обеспечивается просмотр накопленных данных по учету расхода энергоносителей и оперативному контролю. В первом случае производится формирование суточной отчетности по потреблению, включая часовые графики расхода и отчет режимного дня. Кроме того, можно получить отчет по заданному периоду времени. Ретроспективный анализ оперативного контроля позволяет оценить на основе графиков потребления эффективность мероприятий по управлению потреблением, выполнить прогноз заявленного потребления на последующий период.
Идеология построения автоматизированной системы учета неэлектрических энергоресурсов позволяет интегрировать ее с существующими или планируемыми аппаратно-программными комплексами коммерческого и технического учета электроэнергии (АСКУЭ, АСТУЭ) предприятия.
ПРИМЕР СХЕМ ПОСТРОЕНИЯ АСУНЭ

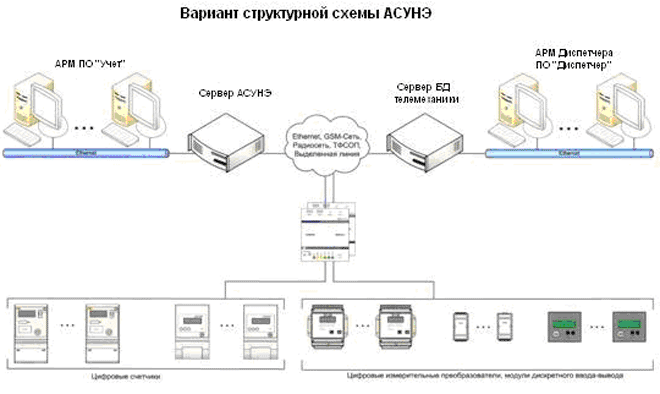

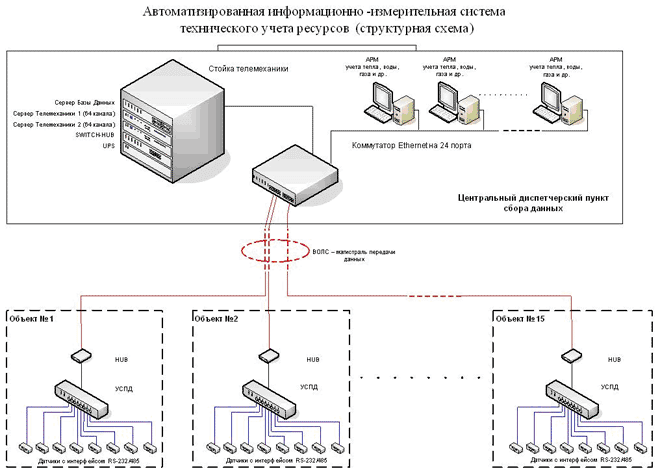

Вариант построения схемы АСУНЭ представлен на следующем рисунке:

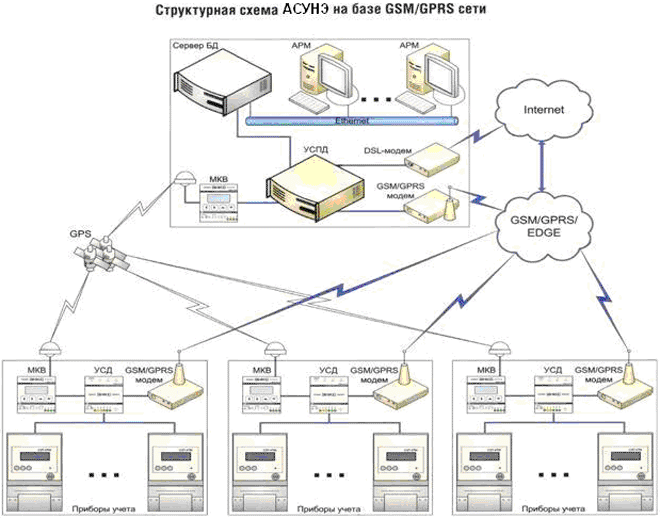

В случаях со значительной топологической удаленностью точек учета предусмотрен вариант построения комплекса АСУНЭ на базе GSM/GPRS сети:
|
