1. Введение
Автоматизированная система контроля доступа и учета рабочего времени (АСКД-СУРВ) представляет собой интегрированную систему безопасности, объединяющую в себе функции охранной системы, системы контроля доступа, системы управления автоматикой зданий и системы учета рабочего времени и локализации персонала. АСКД-СУРВ изначально разрабатывалась как интегрированная система, и все её компоненты специально предназначены для решения комплексных задач безопасности, контроля и учета. Широкие возможности по программированию работы отдельных модулей и компонентов системы выходов дают возможность минимизировать затраты и воплотить в жизнь любые пожелания заказчика.
В настоящее время АСКД-СУРВ, обладая модульной структурой, может быть сконфигурирована оптимальным образом в зависимости от объекта: от маленького магазина или офиса до универмагов, банков, промышленных предприятий, складских комплексов и зон повышенного уровня охраны.
Интеллектуальные интерфейсные модули системы позволяют, по желанию заказчика, расширять функциональность АСКД-СУРВ до организации биллинговых систем и автоматизированных алгоритмов складского учета.
Архитектура АСКД-СУРВ позволяет наиболее оптимально адаптировать аппаратно-программное решение под конкретный набор требований заказчика, что значительно удешевляет стоимость комплекса на объекте. В то же время идеология построения самой системы реализует возможность последующего расширения функциональностей АСКД-СУРВ на объекте в соответствии с новыми требованиями заказчика без кардинальной реорганизации установленного аппаратно-программного комплекса.
Программные модули сбора, передачи и обработки информации с учетом возможностей горячего резервирования в системе прошли тщательную промышленно-эксплуатационную проверку на объектах РАО ЕЭС и МВД РФ. Аппаратная часть системы комплектуется оборудованием российских производителей и построена на основе передовых конверсионных технологий.
2. Основные функции системы
АСКД-СУРВ предназначена для организации контроля и управления доступом, учета рабочего времени сотрудников на объектах любого уровня сложности. Комплекс может охватывать любую территорию с любой возможной реализацией стандартных каналов обмена (LAN, WAN, Dial-Up, Edge/GPRS и др.). Структурно АСКД-СУРВ состоит из 3-х уровней:
- оборудование и системы - аппаратно-программная зона, обеспечивающая реализацию и подключение к системе оборудования контроля, учета и передачи информации (контроллеры, турникеты, шлагбаумы, замки, аппаратура сигнализации и пожарного контроля, модули передачи информации и др.).
- сервисы и службы - зона программного обеспечения, поддерживающая общесистемные процессы комплекса.
- управления и наблюдения - зона программного обеспечения, предоставляющая различным группам пользователей возможность активного взаимодействия с системами комплекса (конфигурирование, администрирование, аналитическая обработка информации и др.).
К основным функциональностям АСКД-СУРВ относятся:
2.1. Система контроля доступа (СКД)
Система контроля доступа реализует следующие функции:
- регистрация магнитных пропускных документов;
- считывание уникального кода зарегистрированного магнитного пропускного документа;
- передача информации о магнитном пропускном документе в систему сбора информации;
- управление работой магнитного замка точки контроля доступа;
- обеспечение системы звуковой сигнализации точки доступа;
- хранение информации о магнитных пропускных документах в каждой точке контроля доступа;
- организация многоуровневой системы контуров доступа;
- обеспечение работоспособности в случае сбоев в электроснабжении объекта;
- реализация обмена информации между базами данных подчиненных объектов в защищённых протоколах.
2.2. Система учета рабочего времени (СУРВ)
Система учета рабочего времени реализует следующие функции:
- регистрация фактического времени прихода/ухода сотрудников на работу/с работы;
- настройка системы с учетом различных графиков рабочего времени для любого сотрудника или группы сотрудников;
- формирование отчетов с различной степенью детализации:
- - отчеты по отдельному сотруднику;
- - отчеты по группе сотрудников (отделу, цеху и т.п.);
- - отчеты, определяющие длительность пребывания сотрудника на рабочем месте;
- - ежедневные, с показом времени прихода и ухода с работы;
- - еженедельные, с разбивкой по дням или суммированные;
- - ежемесячные, с разбивкой по неделям, дням или суммированные;
- - отчеты, позволяющие определить присутствие или отсутствие конкретного сотрудника на рабочем месте в момент генерации отчета;
- конвертация собранной системой информации в различные типы документов (.txt, .xls, .doc и др. файлы)
2.3. Система интеграции
АСКД-СУРВ предоставляет возможность подключения различных модулей и устройств, реализующих функции охранной, противопожарной и др. сигнализации. Система обеспечивает их полноценную поддержку и позволяет выполнять:
- регистрацию и запись событий, связанных с нарушениями в работе охранной сигнализации;
- вывод на экран монитора компьютера в реальном времени состояния охранных шлейфов каждого терминала;
- постановку терминала в целом или отдельных шлейфов на охрану или съем с охраны с компьютера;
- выдачу сигнала тревоги на внешние устройства оповещения (сирены, аппараты для автодозвона) при срабатывании охранной сигнализации;
- включение в программное обеспечение созданных пользователем в среде системы файлов графических изображений планов охраняемых объектов в целом или планов размещения отдельных охранных шлейфов;
- вывод в реальном времени на экран указанных графических изображений охранных зон, в которых произошло срабатывание охранной сигнализации;
- выдачу дежурному системы звуковых, речевых или музыкальных сигналов, сообщений или запросов, сопровождающих наступление какого-либо события в системе.

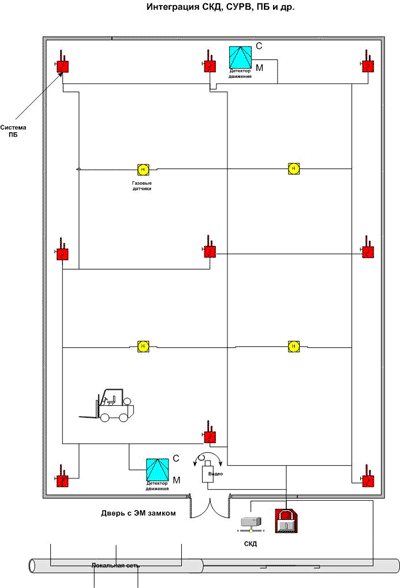

Пример топологической интеграции системы приведен на следующем рисунке:
В единый комплекс системы безопасности различного типа могут интегрироваться противопожарная сигнализация, газовая сигнализация, системы видеоконтроля и др. Системы обеспечения безопасности реализуются как на периметре, так и в зданиях на территории комплекса. АСКД-СУРВ позволяет включать следующие системы обеспечения безопасности, базирующиеся как на уже имеющейся аппаратуре объекта, так и на аппаратном решении, выбранном по усмотрению заказчика:
- систему противопожарной сигнализации/пожаротушения:
основу системы составляют либо пороговые, либо дифференциальные детекторы возгорания (с передачей значения текущей температуры в контролируемом секторе) и датчики задымления. Использование дифференциальных детекторов возгорания позволяет реализовать в рамках системы алгоритм определения эпицентра возгорания, что особенно важно при обеспечении быстрой локализации пожара в зданиях с большой площадью помещения.
- систему обнаружения наличия вредных газов:
использование газовых датчиков широкого диапазона распознавания позволяет детектировать присутствие вредных газовых примесей в атмосфере объекта.
- систему видеоконтроля:
основу системы составляет стандартное видеооборудование Sony, LG и др. с выдачей информации на оперативный монитор дежурного.
- систему обнаружения нарушителя:
внутренние помещения с особым статусом доступа могут оборудоваться датчиками движения с дальностью обнаружения до 18 м, диапазоном обнаруживаемых скоростей движения нарушителя 0,3-3,0 м/с и диапазоном рабочих температур -30:+50 °С.
3. АСКД-СУРВ на локальном/разнесенном комплексе

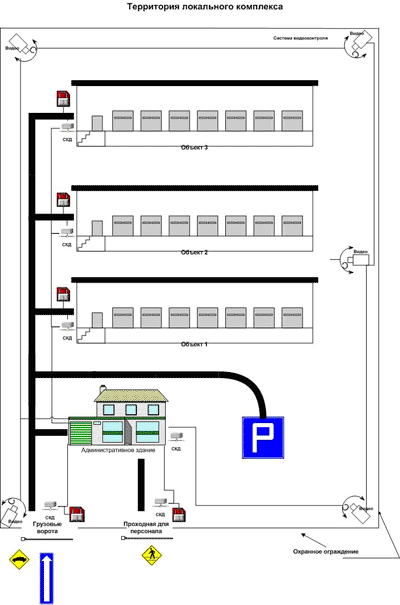

В зависимости от топологии и размера объекта (комплекса) возможна реализация АСКД-СУРВ в вариантах для локального или разнесенного объектов. В случае локального комплекса организация АСКД-СУРВ производится на основе ЛВС предприятия:

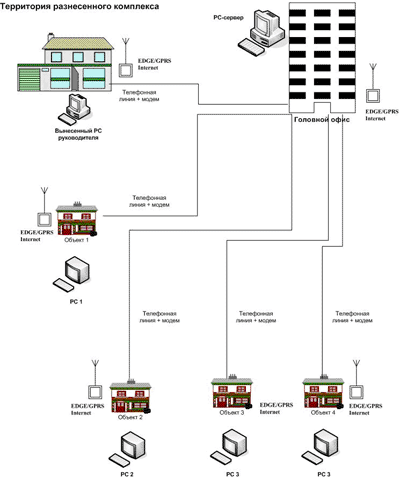

Возможность использования модемной или GPRS-связи позволяют организовывать единый комплекс СКД-СУРВ на комплексах, объекты которого географически разнесены друг от друга (например, здания ведомственного подчинения на территории определенного района города и др.):
Гибкость системы позволяет реализовать управление контролем доступа и учетом рабочего времени как на малых объектах (офис небольшой компании, пункт обмена СКВ и др.), так и на объектах с большим числом точек прохода на территорию и большим числом вложенных зон контроля доступа (промышленные предприятия, складские комплексы и др.). Здесь под точками доступа подразумеваются все возможные пункты прохода/проезда в охраняемые зоны/сектора на территории объекта. Оборудуются устройствами считывания магнитных пропускных документов и др., системами блокировки (закрытия) дверей. Система работает как в автономном режиме, так и в режиме управления с пульта дежурного.
4. Принципиальная схема построения АСКД-СУРВ

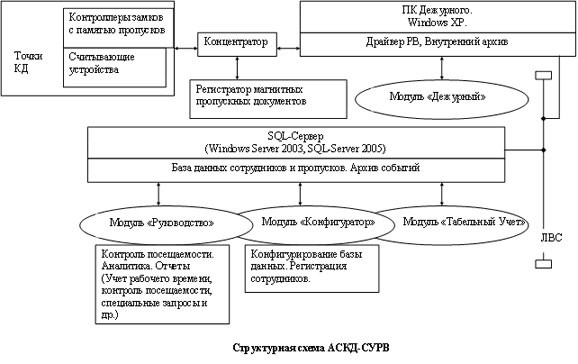

Принципиальная аппаратно-программная схема организации АСКД-СУРВ изображена на следующем рисунке:
Программная часть системы состоит из "Драйвера РВ" и "Модулей".
Драйвер РВ
Драйвер предназначен для связи с аппаратурой считывания магнитных пропускных документов и контроллерами замков. Эта программа:
- регистрирует всех входящих и выходящих сотрудников/автомашины;
- регистрирует новые магнитные пропускные документы;
- сохраняет во внутреннем архиве все события связанные с работой замков и считыванием карт доступа;
- управляет работой замка и звуковой сигнализацией;
- загружает в память контроллера замков номера карт для автономного использования;
- имеет встроенный сторожевой таймер для обеспечения бесперебойной работы.
Модули ПО
Модули обеспечивают функционирование базы данных (БД) системы и пользовательских интерфейсов руководителя, дежурного и администратора. Критичные действия пользователей и изменения в БД фиксируются автоматически в журнале "АУДИТ" БД. Все пользователи имеют авторизированный доступ.
Модуль "Конфигурация, Регистрация"
Задачи:
- Подготовка и ведение справочников базы данных: заполнение справочной информации по предприятию и сотрудникам. Объемы и формат всей информации, дополнительно согласовывается с заказчиком. Обслуживаются следующие параметры:
- - отделы, должности;
- - персональные данные по сотрудникам (Ф.И.О., фото, должность, и др. необходимая информация);
- - режимы и расписание доступа ("генеральный", "свободный", "общий", "временный", "разовый" и др.);
- - графики работы ("сменный", "основной", "свободный художник" и др.);
- - ведение других необходимых справочников;
- Создание и выдача макетов "фирменных рисунков + фото", магнитных карточек, для последующего нанесения на соответствующие карточки сотрудников.
- Ввод пользователей системы с правами доступа.
- Ввод новых сотрудников в штатном режиме.
- Загрузка справочной информации из "электронных" источников информации при предоставлении их заказчиком.
- Выгрузка разрешенной информации в электронном виде для передачи в др. программы (бухгалтерия, вышестоящие организации и др.).
- Формирование и загрузка в систему доступа актуальной базы данных допускаемых сотрудников.
Модуль "Дежурный"
Задачи:
- Оперативное представление информации (Ф.И.О., фото, номер пропуска и др.), по всем входящим и выходящим сотрудникам.
- Ведение журнала "Сдача, прием дежурства".
- Выдача оперативной обобщающей информации (сколько "сотрудников", "посетителей" сейчас в здании и т.п.). Объемы и детализация выдаваемой информации согласовываются.
- Ведение журнала "Посетители", с выдачей "гостевых" магнитных карт.
- Удаленное управление всеми подключенными к системе замками.
- Перевод системы в "ручной"/"следящий" режим работы.
- Выдача дежурному и "квитирование" данных по охранным датчикам (шлейфам), при подключении их к системе доступа.
Модуль "Руководство"
Задачи:
- Анализ всей хранимой информации и выдача аналитических отчетов "Кто, когда и сколько присутствовал/отсутствовал", в различных разрезах, c различными критериями и диапазонах дат. Объемы и детализация выдаваемой информации согласовываются.
- Доступ ко всей архивной и справочной информации.
- Выдача отчетов в файлы и на печать.
- Получение всей или необходимой функциональности из всех модулей.
Модуль "Табельный учет"
Задачи:
- Выдача табельных листов, на основе информации в системе доступа и бухгалтерии в файл и на печать;
- Ввод и загрузка бухгалтерских данных.
- Экспорт/импорт информации в стандартные пакеты "Кадры", "1С" и др.
- Формирование отчетных документов различного профиля, в том числе в стандарте Т-13 и др.
Модуль "Администратор БД"
- Создание БД.
- Управление системой безопасности БД.
- Резервирование и восстановление БД.
Программное решение АСКД-СУРВ основано на стандартных платформах Windows XP, Windows Server 2003, SQL-Server 2005, что позволяет реализовать системы на простейших информационно-вычислительных комплексах объектов.
Программно-аппаратная часть комплекса позволяет обслуживать до 100 точек контроля доступа и до 20000 электронных пропусков типа Proximity. Контроллеры терминалов объединены в общую сеть через систему концентраторов, к каждому из которых подключается от 1 до 8 контроллеров. Для соединения контроллеров с концентраторами применяется трехпроводная линия длиной до 1000 м. Последний из концентраторов подключается к компьютеру через стандартный последовательный порт RS-232.
5. Дополнительные возможности системы
Архитектура и идеология построения АСКД-СУРВ позволяет интегрировать аналитические модули системы со стандартными внешними приложениями и программами, используемыми на предприятиях ("1С-Бухгалтерия", "Кадры" и др.), с возможностью прямого экспорта/импорта данных. На базе единого комплекса АСКД-СУРВ существует возможность организации "легких" решений по автоматизации отдельных процессов производственной деятельности (например, процессов складского учета). Использование технологии внутрискладского штрих-кодирования дает возможность построения системы учета местонахождения товара на складе, реализация алгоритма FIFO и др.:
 6. Основные преимущества системы
К основным преимуществам АСКД-СУРВ по сравнению с аналогичными образцами, представленными на рынке систем управления контролем допуска и учета рабочего времени можно отнести следующее:
- Аппаратная часть системы базируется на оборудовании российских производителей, имеющих многолетний опыт разработок в данной области, что гарантирует высокую степень надежности.
- Аппаратная часть решения системы имеет наилучшее соотношение цена/качество по сравнению с представленными на рынке импортными образцами подобных систем. По большинству позиций аппаратное решение, используемое в системе, обходится заказчику в 5-6 раз дешевле импортных аналогов.
- Используемый в системе метод сбора и передачи данных основывается на уникальной технологии, апробированной и используемой на объектах РАО ЕЭС и МВД РФ. Методика использования специализированных защищенных протоколов передачи данных прошла международную сертификацию.
- Идеология построения решения системы в целом дает возможность помодульного расширения функциональностей на базе дружественного пользовательского интерфейса.
- Архитектура построения программной части позволяет интегрировать в систему любые аппаратные решения, необходимые заказчику.
- Архитектура системы позволяет использовать ее в качестве ядра единого диспетчерского комплекса объекта.
7. Документирование и стандартизация
Разработка АПК АСКД-СУРВ и документирование системы выполнены на основе стандартов ГОСТ Р 51241-98 и ГОСТ 34.602-89.
8. Цены на оборудование и работы по созданию СКД-СУРВ
Стоимость внедрения СКД-СУРВ в значительной степени зависит от топологии объектов, на которых производится внедрение системы, и перечнем индивидуальных требований к функциональностям системы, определяемых пожеланием Заказчика. К стоимостным компонентам СКД-СУРВ относятся:
- Оборудование, необходимое для создания управляющего серверного центра.
- Лицензионное программное обеспечение Microsoft для серверного центра.
- Программное обеспечение СКД-СУРВ.
- Работы по проектированию и внедрению СКД-СУРВ на объекте Заказчика (определяются, как правило, количеством Точек Контроля Доступа на объекте).
- Аппаратная часть СКД-СУРВ (определяется количеством Точек Контроля Доступа на объекте и спектром задач, решаемых СКД-СУРВ).
|
